РАЗБОРНЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ СЕРИИ NT
Технические характеристики
|
Модель
|
Длина (мм)
|
Исходные данные:
|
Рамы:
|
Материалы пластин:
|
Материалы уплотнений:
|
|
|
NT 50 T
|
по запросу
|
фланцевое соединение DN50, максимальный
расход 40 м3/ч
|
Серия CD (компактный вариант: 6,10,16 бар)
|
Серия В (увеличенный вариант: 6,10,16,25
бар)
|
Нержавеющая сталь 1.4401 (AISI 316); титан
|
Нитрилкаучук (NBR);
Этиленпропиленовый каучук (EPDM);
Витон (VITON)
|
|
NT 50 M
|
||||||
|
NT 50 X
|
||||||
|
NT 100 T
|
845-1440
|
фланцевое соединение DN100,
максимальный расход 190 м3/ч
|
||||
|
NT 100 M
|
||||||
|
NT100 X
|
||||||
|
NT 150 S
|
995-2040
|
Ширина 540 мм, фланцевое соединение
DN150,
максимальный расход 350 м3/ч
|
||||
|
NT 150 L
|
||||||
|
NT 250 S
|
2390
|
Ширина 745 мм,
фланцевое соединение DN250,
максимальный расход 900 м3/ч
|
||||
|
NT 250 L
|
3290
|
|||||
|
NT 350 S
|
по запросу
|
фланцевое соединение DN350,
максимальный расход 1900 м3/ч
|
||||
|
NT 350 M
|
||||||
|
NT 350 L
|
||||||
Конструктивные особенности
 |

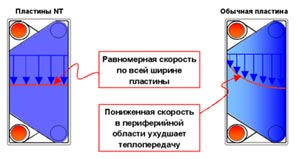

Конструкция OptiWaveОптимизированная конфигурация профиля и гофров пластин обеспечивает идеально равномерное распределение жидкости по всей ширине пластин. Как следствие – реализация наивысшей мощности теплообмена при минимальной потере давления.
|
 |
Технология AutoLocВ новой серии NT реализована система самопозиционирования пластин. Применение этой технологии существенно облегчает и упрощает сборку теплообменников:
|
 |
Уплотнения системы ECO-LOCНовые неклеевые уплотнения системы ECO-LOC гарантируют быструю и несложную замену уплотнений.
|
