Конструкция
Основными компонентами разборных пластинчатых теплообменников являются:

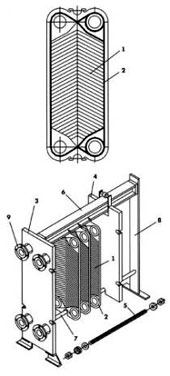

- Пакет пластин . Количество пластин(1) в теплообменнике, их компоновка, материал, форма и размер определяются конкретной задачей теплообмена двух сред. В зависимости от области применения пластины теплообменника могут быть изготовлены из хромоникелевых, хромоникелемолибденовых нержавеющих сталей, титана и других материалов.
- Уплотнения. По периметру пластины расположены прессованные канавки для уплотнений. Уплотнения (2) предназначены для отделения каналов друг от друга, предотвращения протечек и смешивания сред. Они также определяют направление потока внутри пластинчатого теплообменника. Уплотнения изготавливаются из нитриловой резины (NBR), этилен-пропиленовой резины (EPDM), материала Viton. Выбор материала зависит, главным образом, от применяемых сред, а также их рабочих температур и давлений.
- Рама состоит из неподвижной плиты (3), прижимающей плиты (4), верхней (6) и нижней (7) направляющих, задней стойки (8). Шпильки (5) стягивают пластины, размещенные между плитами в пакет.
- Штуцеры (9) служат для ввода и вывода теплоносителя.
В пластинчатых теплообменниках смежные пластины формируют каналы, в которых через пакет пластин движутся попеременно горячий и холодный теплоносители.
Рабочий диапазон
- Давление до 25 атм;
- Температура от -25 до +180°С;
- Рабочие среды: жидкость, пар, жидкость с примесями, хладагенты.
|
